车载充电器OBC

发布时间:2023-08-14 10:58:00  浏览次数:

基于Infineon TC233LP+AIKW40N65DF5的3.3KW OBC方案

随着全球对环保问题的重视,在汽车领域,新能源汽车肩负着构建良好生态环境的目的和使命走在了前沿,汽车产业从不同技术路线探索环保之道。电动汽车是新能源汽车的主要技术路线之一,其核心部件车载充电机(OBC)经过几年的发展技术日益成熟。但高效可靠,易于控制,高性价比一直是各家方案商以及零部件供应商持续追求的目标。

本方案是基于Infineon AURIX系列MCU开发的一套OBC方案。首次采用单片MCU完成原本DSP+MCU的运算任务,功率器件采用Infineon TRENCHSTOPTM 5系列快速IGBT,降低了系统的总BOM成本。方案具有可靠性高,外围元件少、BOM成本低等优点。本方案满足AEC认证,搭配不同安全等级的MCU能实现相应的功能安全要求。

OBC基本拓扑采用无桥PFC+LLC级联组成,省掉整流桥在减少了热损耗的同时也降低了BOM成本。产品标称为3.3KW OBC,实际产品设计预留了另一组双向3.3KW OBC的硬件电路。电路框图如下图所示,MCU为英飞凌TC233LP,主变换器功率器件采用英飞凌快速IGBT AIKW40N65DF5。

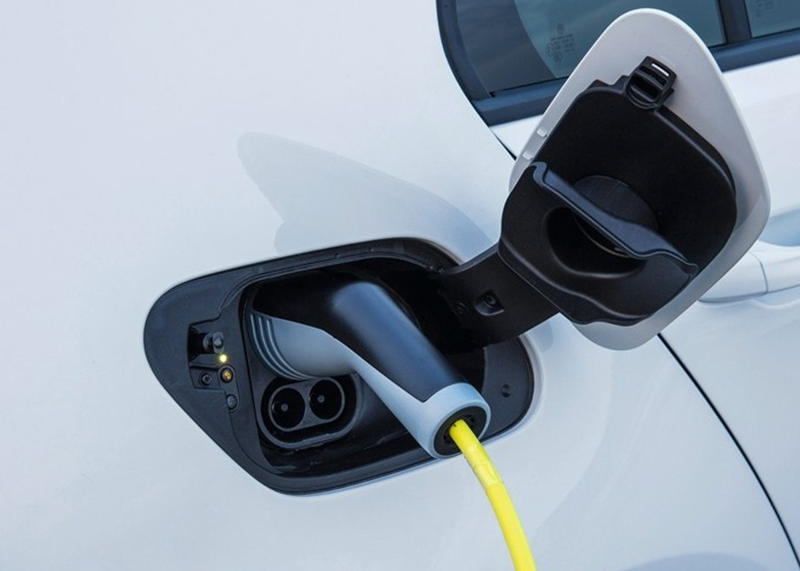

场景应用图

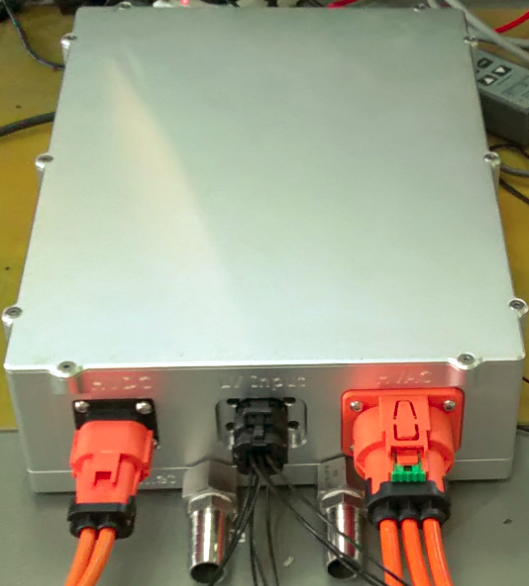

产品实体图

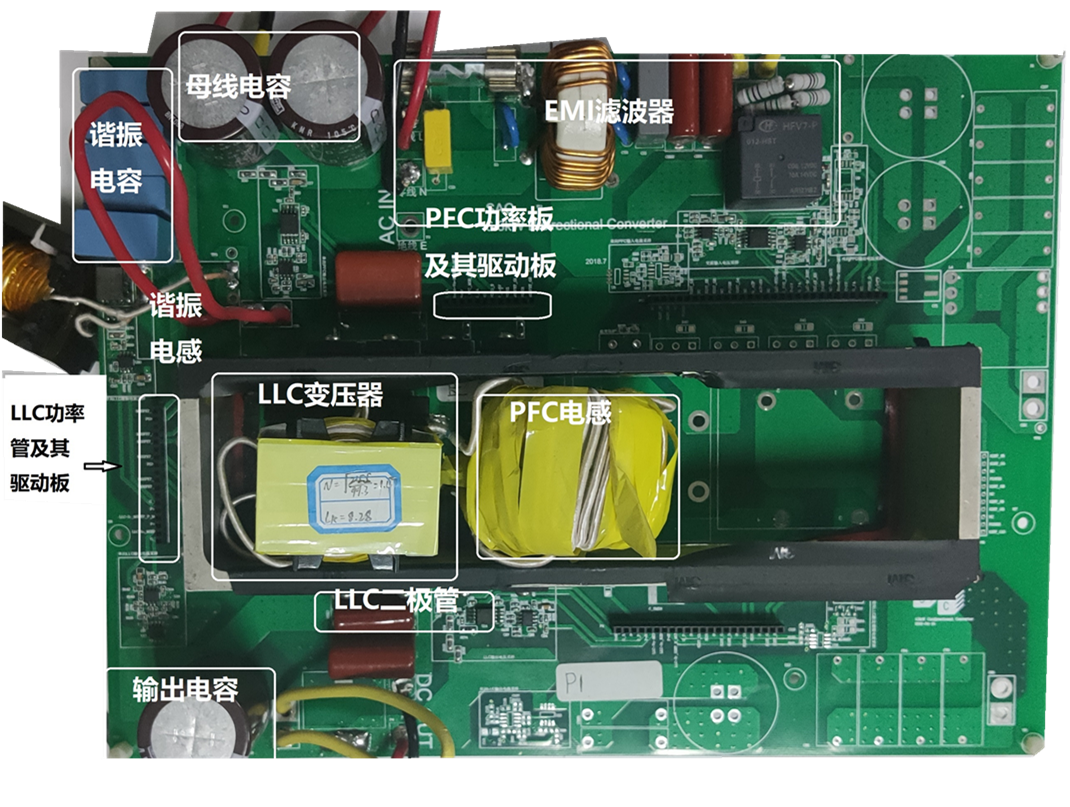

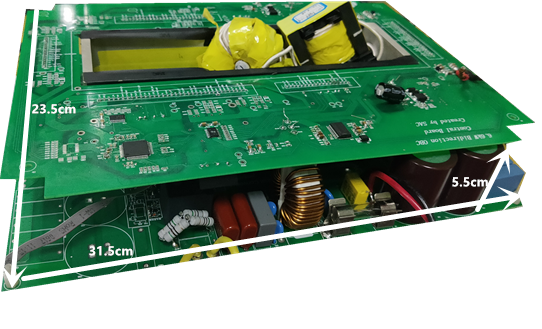

展示版照片

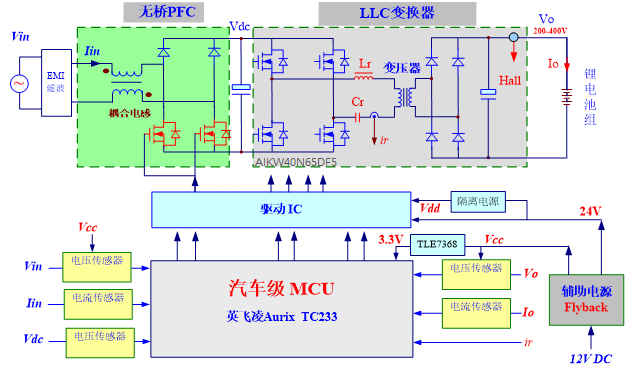

方案方块图



核心技术优势

(1):宽电压输入 (2):无桥PFC (3):单片方案,快速IGBT (4):恒流、恒压充电自动切换 (5):支持OCP、OVP、OTP (6):CAN通讯及GUI调试界面


方案规格

(1):输入电压范围85~264VAC (2):输出电压范围200~400VDC (3):最大输出电流12A (4):效率95%
