胎压监测系统TPMS

发布时间:2022-08-04 10:58:38  浏览次数:

基于Infineon SP40T 的卡车胎压侦测方案

TPMS(Tire Pressure Monitor System)胎压侦测在许多国家已列入汽车(乘用车)标准配备, 新车必须配备TPMS符合法规规范才能贩售. 至于中大型商用车如货车,卡车等虽然尚未列入规范, 但是为了行车安全, 减低因超载爆胎所造成的伤害, 以及公司或品牌形象, 已经有愈来愈多的车厂或车队开始导入TPMS。

英飞凌针对中大型车胎压检测需求推出SP40T, 检测胎压范围从100KPa至最高1600KPa可符合大部分使用需求. SP40T整合芯片除了胎压检测模块, 也内含加速度, 温度,电池电压检测模块. 芯片与上一代SP37相比减少了50%体积,  静态电流更低至250uA, 具有高度整合, 体积小, 省电等市场优势。

推广Infineon TPMS胎压模块近10年, 从早期SP30, SP35, SP37至目前主流SP40均有丰富的模块调适经验, 可提供适合的方案给客户, 并且协助客户调适软硬件及天线的匹配, 以满足产品需求, 方案内容及服务包含:

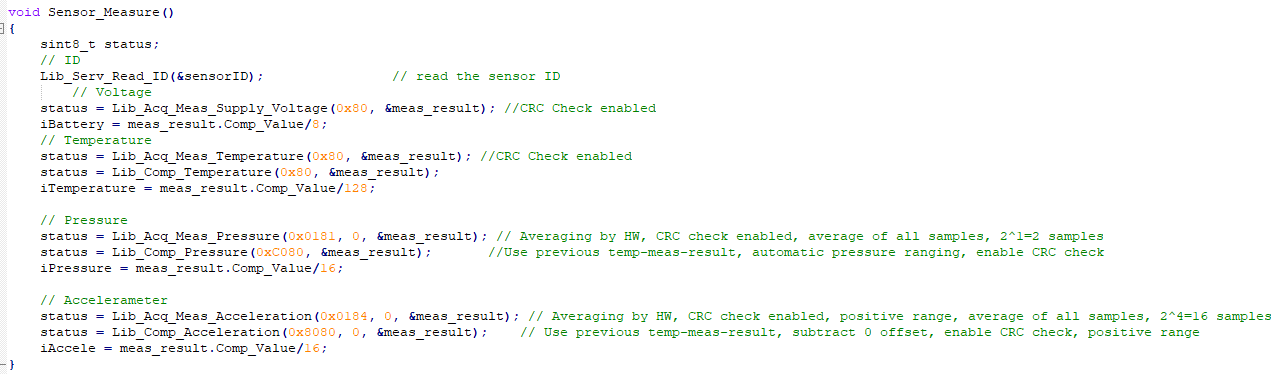

1. 软体部分: 根据客户的规格提供基本软体方案, 客户可以此基础学习并加入自己的应用



2. 硬体部分: 提供参考线路, 协助客户设计, schematic and layout review
3. 天线匹配: 根据客户天线型态及硬件设计, 协助客户元件匹配以达到最佳发射功率.

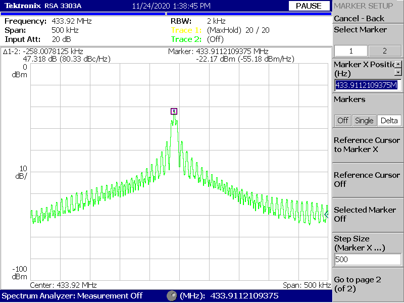

*fine tune天线匹配, 使用频谱分析仪量测


4. 产品测试: 协助客户解决产品测试上问题

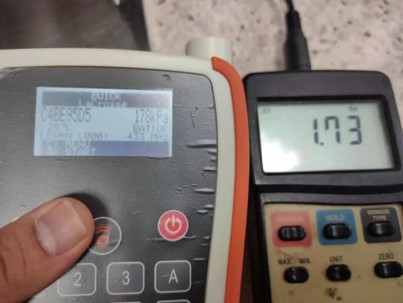

*使用trigger/receiver tool测试产品功能



▶场景应用图

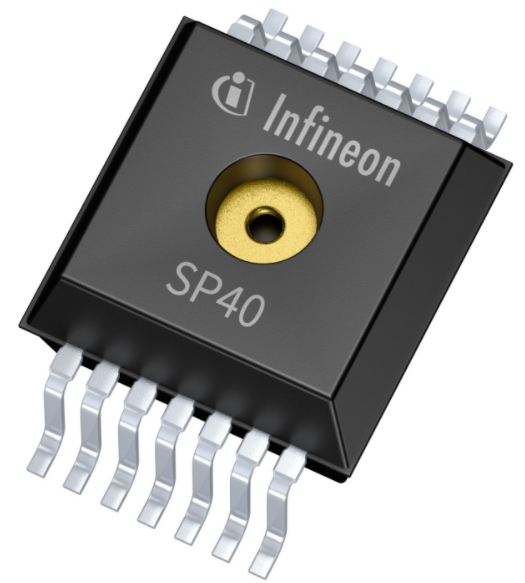

▶产品实体图

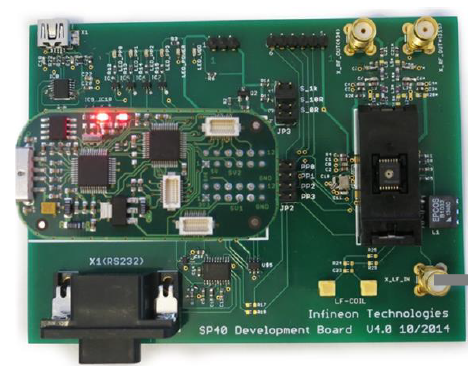

▶展示版照片

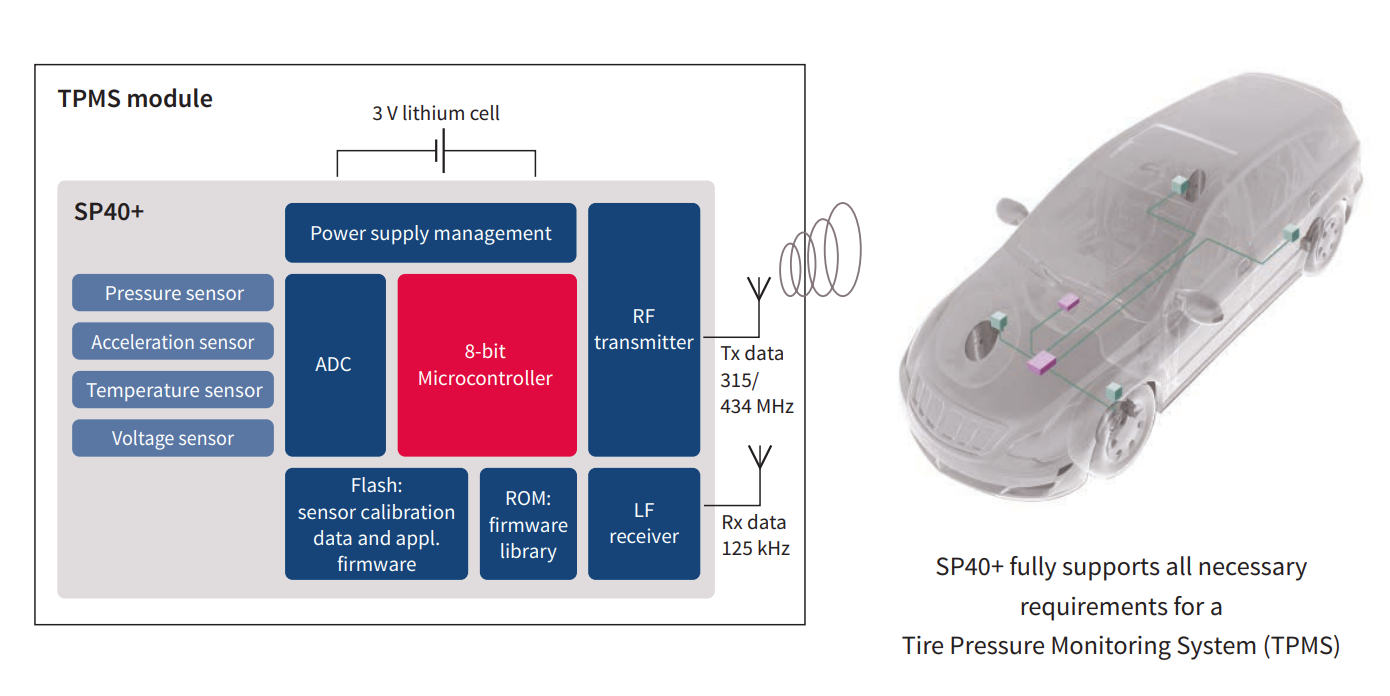

▶方案方块图



▶核心技术优势

· 绝对压力检测范围从100KPa至最高1600KPa

· 加速度计检测范围从-355g至355g

· 315MHz and 434MHz FSK/ASk发射器

· 125KHz ASK高敏感度接收器

· 250nA超低静态功耗

· 8bit MCU, 14KB Flash

· 支持无线烧录

· 工作电压范围1.6V~3.6V

· 工作温度-40~125度


▶方案规格

· 使用SP40EVK实作TPMS发射器范例, 侦测数据包含压力, 加速度, 电池电压及温度

· 支持315MHz and 434MHz发射频率

· 中心频率及偏移范围可调

· 载波baudrate可调

· 天线使用SP40EVK预配置50欧姆天线

· 支持125KHz低频触发
